Los 44 cerros de Valparaíso no solo definen su paisaje, también su complejidad bajo la superficie: fallas locales, rellenos antrópicos centenarios y quebradas colmatadas conviven en pocas manzanas. La tomografía sísmica de refracción y reflexión permite mapear esos contrastes con precisión métrica, identificando el contacto entre suelo residual, roca meteorizada y macizo competente antes de mover un metro cúbico de tierra. En una ciudad donde el plano de Viña del Mar y los faldeos portuarios presentan respuestas sísmicas completamente distintas, el perfil de velocidades Vp y Vs se vuelve un insumo crítico para el diseño de excavaciones, taludes y cimentaciones profundas. Nuestro equipo opera con geófonos de alta frecuencia y fuentes de impacto controlado, generando tomografías que alimentan directamente los modelos de interacción suelo-estructura exigidos por la NCh 433 y la práctica local en el Gran Valparaíso.
La sísmica de refracción en Valparaíso no busca la roca sana; busca la profundidad exacta donde la velocidad de onda cortante supera los 400 m/s y el suelo deja de amplificar como un relleno.
Enfoque y alcance del trabajo
Consideraciones locales
El desarrollo de Valparaíso tras el terremoto de 1906 reconfiguró el plano y empujó la expansión hacia cerros con pendientes que rozan el ángulo de fricción residual del suelo. La mayor parte de los rellenos que sostienen paseos miradores y viviendas en los cerros Alegre y Concepción carecen de registro constructivo; son acumulaciones heterogéneas de escombros y limos coluviales. Omitir una tomografía sísmica en estos contextos equivale a diseñar sobre un medio cuyo espesor real se desconoce, con el riesgo de que una excavación profunda atraviese el contacto con material competente sin prever el cambio de comportamiento. Además, la presencia de napa colgada en laderas —común en invierno— modifica la velocidad de onda P, y solo un procesamiento tomográfico con inversión de tiempos de viaje permite separar el efecto del agua del efecto litológico, evitando confundir saturación con roca masiva.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@geotecnia1.vip
Normativa técnica vigente
NCh 433 Of.1996 Mod. 2012 — Diseño sísmico de edificios, NCh 3171 — Método de refracción sísmica para prospección geotécnica, NCh 2369 Of.2003 — Diseño sísmico de estructuras e instalaciones industriales, Manual de Carreteras de la Dirección de Vialidad, Vol. 3 — Prospección geofísica
Servicios complementarios
Refracción sísmica con inversión tomográfica
Adquisición con tendidos de 48 canales y procesamiento por trazado de rayos; se entrega perfil continuo de Vp y profundidad al basamento.
Análisis de ondas superficiales integrado
A partir del mismo registro de refracción extraemos la curva de dispersión de ondas Rayleigh para obtener Vs30 sin tender un arreglo MASW independiente.
Secciones de reflexión somera
Procesamiento CMP con filtrado FK para detectar estructuras subverticales, paleocanales y contactos erosivos bajo los 30 metros.
Correlación sísmica-geotécnica con ensayos de laboratorio
Vinculamos velocidades de onda con resultados de triaxiales cíclicos y granulometrías para alimentar modelos numéricos de respuesta de sitio.
Parámetros típicos
Preguntas comunes
¿Qué diferencia hay entre una refracción sísmica y un perfil MASW en Valparaíso?
La refracción tomográfica entrega un modelo 2D de velocidades de onda P con resolución lateral, identificando capas buzantes y contactos irregulares típicos de las laderas de Valparaíso. El MASW obtiene un perfil 1D de Vs bajo el centro del arreglo. Para proyectos en cerros con geometría cambiante, la tomografía 2D aporta información que un perfil puntual no puede capturar; muchas veces ejecutamos ambos sobre el mismo tendido de geófonos para optimizar costos y tiempo de campo.
¿Qué norma chilena regula la sísmica de refracción para geotecnia?
La NCh 3171 establece los lineamientos para la adquisición, procesamiento e interpretación de ensayos de refracción sísmica con fines geotécnicos. Nuestros informes se emiten bajo esa norma, y cuando el cliente requiere parámetros para diseño sísmico de edificios, vinculamos los resultados con las clasificaciones de suelo de la NCh 433 y los espectros de respuesta del decreto supremo correspondiente.
¿Se puede hacer una línea sísmica en una calle angosta del plan de Valparaíso?

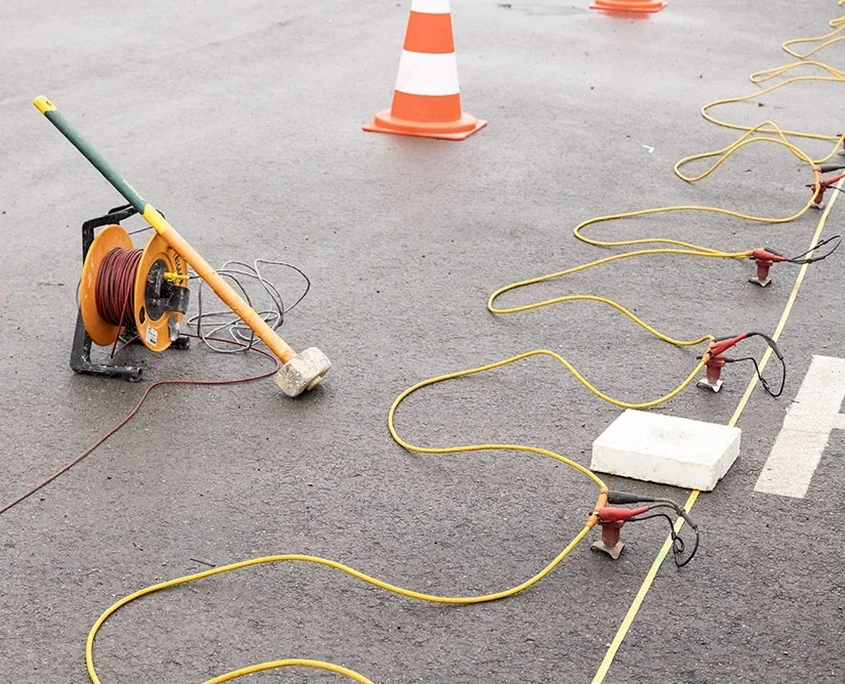

Sí, es uno de nuestros escenarios más frecuentes. Usamos tendidos con separación reducida entre geófonos, de 1.5 a 2 metros, y fuente de impacto manual que no requiere espacio de maniobra para vehículos. La longitud total de la línea se adapta al espacio disponible, y la profundidad de investigación alcanza típicamente un tercio del largo del tendido. Coordinamos los permisos municipales y el corte de tránsito parcial cuando la Ordenanza Local lo exige.
¿Cuánto cuesta una tomografía sísmica de refracción en la Región de Valparaíso?
El costo varía según la longitud total de líneas, la cantidad de tendidos, la accesibilidad del sitio y el tipo de procesamiento requerido. Para un proyecto típico en la zona, los valores se sitúan entre $1.107.000 y $2.539.000, incluyendo adquisición en campo, procesamiento tomográfico, gabinete y emisión del informe firmado por profesional competente.
¿Qué precisión tiene una tomografía sísmica para detectar el contacto suelo-roca?
En condiciones favorables de contraste de impedancia, la resolución vertical está en el orden de 1 a 2 metros para profundidades de hasta 30 metros. La precisión depende del espaciamiento entre geófonos, de la energía de la fuente y del nivel de ruido ambiental. En Valparaíso, donde el ruido portuario y el tráfico de avenidas como Errázuriz pueden interferir, aplicamos apilado vertical y filtros digitales que mejoran la relación señal-ruido sin perder las altas frecuencias necesarias para resolver capas delgadas. Ver más.
