La NCh1508 define el procedimiento para determinar la densidad in situ mediante el método del cono de arena, una verificación que en Valparaíso cobra una relevancia particular debido a la geomorfología de sus 42 cerros. El control de la densidad de campo en esta ciudad no se limita a cumplir una exigencia administrativa; se convierte en la única manera de asegurar que las plataformas de relleno compactado que ganan terreno a la pendiente no presentarán asentamientos diferenciales que comprometan las estructuras. En nuestra experiencia en el laboratorio, el contraste entre la matriz de suelo residual granítico de los cerros y los rellenos antrópicos del plan —donde abundan escombros y arenas finas de origen eólico— exige una ejecución meticulosa de este ensayo para obtener resultados representativos que realmente reflejen el grado de compactación alcanzado en obra.
En laderas con más de 15 grados de inclinación, la precisión del cono de arena depende más de la pericia del operador que de la norma misma.
Enfoque y alcance del trabajo
En suelos con presencia de chancado o bolones cerca de la superficie, algo frecuente en los cortes de camino hacia Laguna Verde, combinamos este control con una evaluación de estabilidad de taludes para descartar planos de debilidad que el cono de arena por sí solo no detecta.
Consideraciones locales
Un error que vemos repetirse en obras de contención y radieres sobre rellenos no controlados en el sector de Rodelillo o Placilla es asumir que un par de pasadas de rodillo bastan para garantizar el 95% de la densidad máxima seca. Cuando se prescinde del cono de arena y se confía solo en la apreciación visual o en el número de pasadas del equipo, las capas inferiores del relleno suelen quedar con densidades bajo el 80%, generando una compresibilidad diferida que provoca grietas en muros y pavimentos apenas se asienta el material con las primeras lluvias intensas del invierno. La NCh2369, que rige el diseño sísmico de estructuras industriales, y la NCh433 para edificaciones, asumen que el suelo de fundación cumple con un estándar de compactación que solo se puede verificar mediante este ensayo destructivo in situ; ignorarlo implica diseñar sobre una premisa falsa que ningún factor de seguridad del cálculo estructural logra corregir del todo.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@geotecnia1.vip
Video explicativo
Normativa técnica vigente
NCh 1508. Of2014 – Mecánica de suelos – Determinación de la densidad in situ por el método del cono de arena, NCh 1534/2. Of2008 – Compactación – Parte 2: Método del Proctor modificado, NCh 433. Of1996 Mod.2009 – Diseño sísmico de edificios, NCh 2369. Of2003 – Diseño sísmico de estructuras e instalaciones industriales
Servicios complementarios

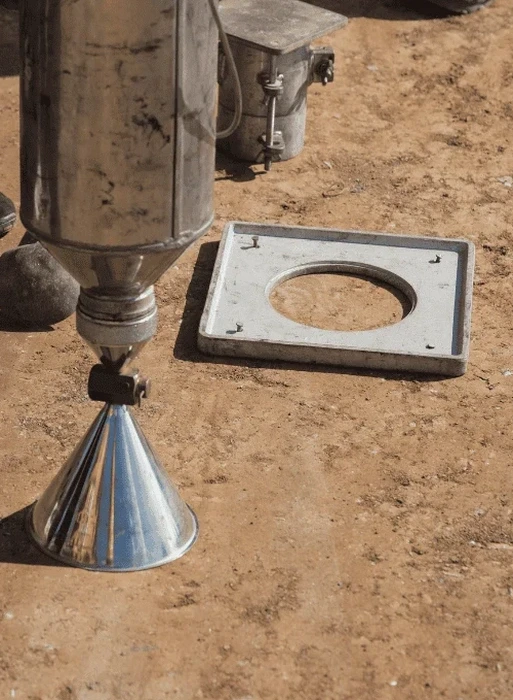

Ensayo de densidad por cono de arena
Determinación de la densidad seca in situ y del grado de compactación en rellenos controlados, subbases granulares y plataformas de fundación, siguiendo el procedimiento de la NCh1508 con trazabilidad metrológica de la arena calibrada.
Densidad con densímetro nuclear
Medición rápida y no destructiva de la densidad y humedad en capas extensas de pavimentos y terraplenes, ideal para el monitoreo continuo en obras viales de acceso a la ciudad.
Proctor modificado y estándar
Obtención de la curva de compactación de referencia en laboratorio acreditado, indispensable para calcular el porcentaje de compactación que exige la recepción municipal de obras.
Control de capas de mejoramiento
Verificación de la densidad en reemplazos de suelo blando bajo radieres y losas, frecuente en las zonas de relleno del plan de Valparaíso donde el material original presenta baja capacidad de soporte.
Parámetros típicos
Preguntas comunes
¿Cada cuánto se debe realizar un ensayo de cono de arena durante la compactación de un relleno en Valparaíso?
La frecuencia mínima que recomendamos, y que se alinea con las exigencias habituales de las ITO en la región, es de un ensayo por cada 250 metros cuadrados de capa compactada, con un mínimo de tres puntos por jornada de trabajo. En rellenos de altura superior a un metro o en plataformas que recibirán estructuras sismorresistentes, conviene intensificar el control a un punto cada 150 metros cuadrados para descartar zonas de baja densidad que podrían pasar inadvertidas con una malla más espaciada.
¿Cuánto cuesta un control de densidad por cono de arena en obras de la Quinta Región?
El precio por ensayo de cono de arena se sitúa entre $49.000 y $60.000, en función del volumen de puntos a ejecutar y de la accesibilidad a los frentes de trabajo en los cerros. Si la obra requiere desplazamientos frecuentes entre terrazas o plataformas con acceso restringido, se cotiza un valor por jornada completa con un número garantizado de determinaciones que optimiza el costo unitario.
¿Qué diferencia hay entre el cono de arena y el densímetro nuclear para controlar la compactación?
El cono de arena es un método destructivo que mide directamente la masa y el volumen excavado, por lo que no requiere calibración por tipo de suelo más allá de la arena patrón. El densímetro nuclear entrega resultados inmediatos y es más productivo en grandes superficies, pero necesita una calibración inicial contra el cono de arena para cada material y está sujeto a permisos de operación radiactiva. En Valparaíso, donde los suelos de relleno cambian mucho en pocos metros, solemos partir con cono de arena para calibrar el nuclear y luego usar este último en la producción diaria. Ver más.
