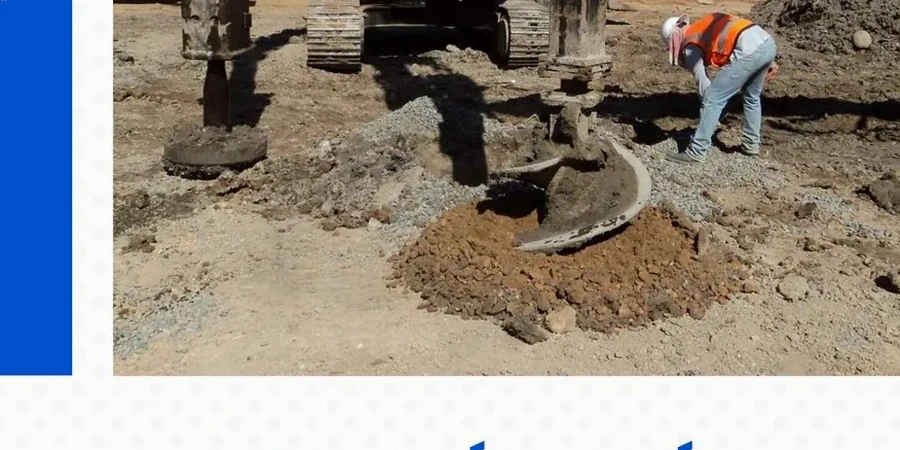

La arquitectura en pendiente de Valparaíso, sumada a la presencia de suelos granulares sueltos y rellenos no controlados en el plan, exige soluciones de mejoramiento que vayan más allá de una compactación superficial. El diseño de columnas de grava responde directamente a la amenaza sísmica latente y a la necesidad de fundar sobre terrenos con baja capacidad portante. En nuestro laboratorio controlamos la colocación de cada columna mediante ensayos de recepción que verifican el diámetro efectivo y la densificación alcanzada en el suelo circundante. Para caracterizar el estado previo del terreno, a menudo partimos con un ensayo CPT que entrega un perfil continuo de resistencia, permitiendo afinar la separación entre columnas antes de movilizar equipos al cerro.
Una columna de grava mal ejecutada en suelo limoso puede generar un plano de debilidad en lugar de reforzarlo; la validación post-construcción con CPT es indispensable en Valparaíso.
Enfoque y alcance del trabajo
Consideraciones locales
El error más frecuente en la zona portuaria es asumir que el relleno antrópico se densifica de manera homogénea alrededor de la columna. Durante la vibración, si no se controla la energía específica aplicada, se generan bulbos de densificación incompleta que fallan bajo cargas cíclicas. Hemos visto casos en el barrio Puerto donde un diseño con separación excesiva dejó lentes de arena suelta que licuaron ante un sismo moderado, provocando asentamientos diferenciales severos en galpones de acopio. La solución pasa por un diseño basado en el factor de mejora sísmica, definido tras un estudio de licuefacción que evalúe el potencial de gatillamiento según la sismicidad de la falla San Ramón y los estratos locales. El equipo técnico del laboratorio insiste en realizar siempre una verificación post-ejecución con ensayos de penetración dinámica o CPT para validar la resistencia no drenada alcanzada.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@geotecnia1.vip
Normativa técnica vigente
NCh433.Of1996 Mod.2012 – Diseño sísmico de edificios, NCh1508:2014 – Geotecnia – Estudio de mecánica de suelos, NCh2369.Of2003 – Diseño sísmico de estructuras e instalaciones industriales, NCh3171:2018 – Diseño de estructuras de suelo reforzado y mejoramiento de suelos, NCh2540.Of2002 – Ensayo de penetración estándar SPT
Servicios complementarios
Diseño de malla y verificación sísmica
Calculamos la separación, diámetro y longitud del sistema de columnas usando métodos analíticos de Priebe y modelos numéricos en elementos finitos, chequeando la reducción del potencial de licuefacción según la demanda sísmica local de Valparaíso.
Control de calidad de ejecución
Supervisamos in situ la instalación con vibrolanza, registrando el amperaje, la profundidad y el consumo de grava metro a metro. Emitimos informes de trazabilidad para cada columna ejecutada en el plan y los cerros.
Ensayos de recepción post-mejora
Realizamos ensayos CPT y SPT entre columnas para comprobar el incremento de la compacidad relativa del suelo natural, contrastando los resultados con los parámetros de diseño establecidos en la memoria de cálculo.
Parámetros típicos
Preguntas comunes
¿En qué tipo de suelos de Valparaíso funciona mejor el diseño de columnas de grava?
Funciona muy bien en arenas limpias sueltas y limos arenosos saturados, comunes en el plan de Valparaíso. La vibración desplaza el suelo lateralmente y lo densifica, reduciendo drásticamente el riesgo de licuefacción. También se usa para mejorar rellenos no controlados, siempre que no tengan obstrucciones mayores.
¿Cuánto cuesta implementar un sistema de columnas de grava en Valparaíso?
El valor fluctúa entre $802.000 y $2.188.000 por metro lineal de columna instalada y controlada, dependiendo de la profundidad, el diámetro y la dificultad de acceso al sitio. El costo final se determina tras la cubicación de la malla de diseño y la campaña de verificación en obra.
¿Qué profundidad máxima alcanzan estas columnas en la zona portuaria?
En el sector del puerto y el Almendral solemos trabajar entre 8 y 18 metros de profundidad. El límite práctico lo fija el alcance del vibrador y la presencia del basamento rocoso, que en Valparaíso suele aparecer de manera irregular a diferentes cotas bajo el relleno sedimentario.
¿Cómo verifican que el suelo quedó bien compactado alrededor de la columna?
Ejecutamos ensayos de penetración tipo CPT o SPT en el centro del triángulo formado por tres columnas, que es la zona crítica de menor densificación. La resistencia a la penetración debe superar el umbral definido en la memoria de cálculo para dar por aceptado el tratamiento.
¿Se puede aplicar este método en laderas de cerro con pendiente fuerte?
Sí, pero requiere un análisis de estabilidad de taludes previo para asegurar que la vibración no induzca deslizamientos. En los cerros de Valparaíso trabajamos con equipos de menor tonelaje y plataformas de trabajo niveladas para controlar la verticalidad del elemento.
